Sismic

Simulateur d’isolation sismique — maison de plain-pied

Outil autonome (un seul fichier HTML) d’aide au choix de l’isolation sismique d’une maison de plain-pied de 12 × 12 m. Il compare des centaines de configurations d’appuis sur 21 séismes de référence et 4 classes de sol, et trace la courbe prix / risque pour aider à choisir.

Utilisation

1. Télécharger simulateur_sismique_v15.html.
2. L’ouvrir dans un navigateur récent (Firefox, Chrome, Edge).
3. Le calcul démarre seul (≈ 1 min 30, calcul parallèle sur 4 cœurs).

Aucune installation, aucune librairie, aucune connexion requise. Les prix sont modifiables dans l’en-tête : la courbe se met à jour instantanément, sans relancer le calcul.

Ce que l’outil affiche

• Synthèse par terrain (rocher, sol ferme, sol moyen, sol mou) : sans isolation, système de référence, petit budget, meilleur rapport, casse minimale.
• Nuage prix / risque : chaque point est une configuration ; la ligne relie les meilleurs compromis. Un clic sur un point affiche le détail.
• Configuration sélectionnée : coût détaillé, coupe et plan du sandwich, appuis, amortisseurs, butées.
• Casse par séisme : sans isolation, sans pneus, avec pneus, énergie absorbée par les butées.

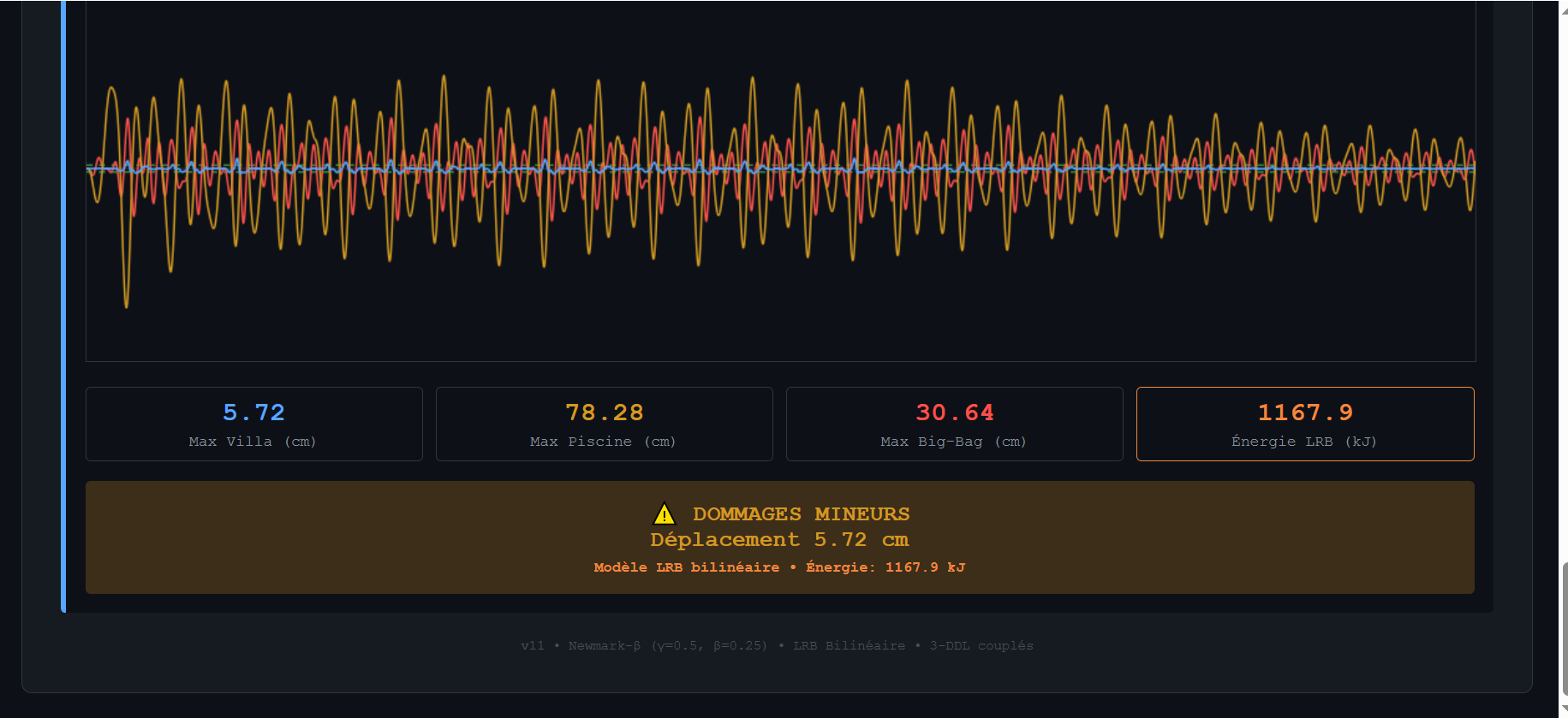

• Historique d’un séisme : accélération de la maison (enveloppes et seuils de casse), déplacement des appuis (jeu, course), cause de la casse.

Modèle de construction

Élément	Description
Maison	plain-pied 12 × 12 m, parpaing chaîné, tôle sur charpente
Radier bas	béton armé 30 cm coulé au sol, élargi pour porter le muret de butée
Vide technique	0,8 m, ventilé, appuis et amortisseurs
Appuis	pendules à friction (R 3 à 6 m, course 40 / 60 / 80 cm) ou LRB D400 à D1000, seuls ou avec appuis glissants
Amortisseurs	visqueux, 0 à 30 % d’amortissement, nombre selon l’effort
Radier haut	nervuré : 6 poutres BA 30 × 50 + poutrelles-hourdis 20+5 (≈ 80 t)
Butées	muret BA périphérique + pneus de poids lourd posés à plat

Système de référence : 9 pendules à friction R = 4 m, course ±80 cm, grille 3 × 3, amortisseurs 20 % (30 % en sol mou), butées en pneus.

Méthode

• Intégration temporelle Newmark-β (accélération moyenne) avec Newton-Raphson exact par branche.
• Appuis : modèle bilinéaire hystérétique à écrouissage cinématique (LRB, pendules, glissants).
• Butées : contact non linéaire de Hunt-Crossley.
• Séismes : accélérogrammes artificiels compatibles avec le spectre Eurocode 8 type 1 de chaque sol, calés sur le PGA enregistré.
• Torsion : excentricité accidentelle de 5 % (EC8), contrôle à l’appui d’angle.
• Casse : murs (cisaillement et hors plan), contenus (seuils d’accélération type HAZUS), rupture si les butées sont écrasées.
• Risque : casse moyenne sur les 21 séismes, en % de la valeur de la maison.

Séismes de référence

Kobe 1995, Tōhoku 2011, Niigata 2004, Kumamoto 2016, Northridge 1994, Loma Prieta 1989, San Fernando 1971, Alaska 1964, Christchurch 2011, Kaikōura 2016, Chi-Chi 1999, Maule 2010, Valdivia 1960, L’Aquila 2009, Amatrice 2016, İzmit 1999, Kahramanmaraş 2023, Port-au-Prince 2010, Gorkha 2015, Mexico 1985, Puebla 2017.

Magnitude et PGA sont affichés pour chacun. Tōhoku (2,7 g) est volontairement conservé comme pire cas.

Limites

Outil d’aide à la décision et de pré-dimensionnement. Il ne remplace pas une étude par un bureau d’études structure ni la conformité aux règles parasismiques applicables. Les prix des accessoires (pendules, amortisseurs, béton, pneus) sont des estimations à adapter aux réalités locales ; les prix LRB proviennent d’un devis. La capacité d’absorption des pneus usagés est dispersée : un essai de compression sur un pneu est recommandé.

Historique

Version	Évolution
11	LRB bilinéaire, TMD liquide et pendulaire, 3 DDL
12	4 DDL, Newton-Raphson, critères EN 15129 / EC8, interface bilingue
13	Balayage automatique des appuis, verdicts piscine / big-bag
14	Fondation sandwich, pendules à friction, amortisseurs, courbe prix / risque
15	Système de référence, radier nervuré, butées en pneus, casse sans / avec pneus

Technique

HTML / CSS / JavaScript natif, fichier unique, sans dépendance externe. Interface français / anglais, thèmes clair et sombre.

Licence

CC BY-NC 4.0 — Attribution, pas d’utilisation commerciale.

• Utilisation, copie et modification libres à des fins non commerciales, avec mention de l’auteur (Eric PERRET).
• Toute utilisation commerciale est interdite sans accord écrit de l’auteur.

Voir le fichier LICENSE.
